1.概述：
有源電力濾波器，簡稱APF，是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Σ煌笮『皖l率的諧波進行快速跟蹤補償，廣泛應用于風力及光伏發電、石油化工、冶金、電氣化鐵路、煤炭等行業中，為電弧爐、軋機、感應爐、電力機車、提升機、風力發電機等設備提供高質量、高可靠性的動態諧波濾除解決方案。
2.用途：
有源電力濾波器可以通過采樣負載電流并進行各次諧波和無功的分離，控制并主動輸出電流的大小、頻率和相位，并且快速響應，抵消負載中相應電流，實現動態諧波跟蹤補償。
3.主要特點：
（1）可同時濾除2~50次諧波，或根據需要有選擇的設置諧波電流的補償次數及各次諧波的補償率，兼顧無功補償、三相無功不平衡補償。
（2）采用模塊化設計，體積小重量輕，50-100A五種容量模塊，任意容量組合并機，單柜容量可達500A，滿足不同容量需求。任意模塊都能實現所有功能，保障系統冗余及安全運行的連續性。
（3）有過電壓、欠電壓、過電流、過溫、短路保護等完善的保護功能，能實時監測IGBT溫度，當過溫時會發出過溫警報，自動關閉停止補償。
（4）監控系統完善，用戶可監控系統波形圖、頻譜圖、電流有效值大小、THDi、THDu、有功功率、無功功率、視在功率、功率因數等系統的電能質量情況。

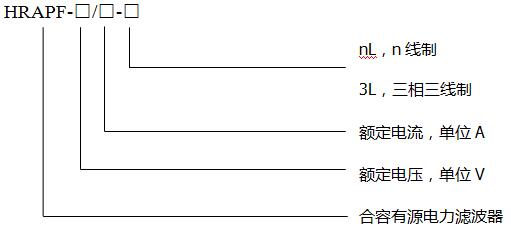

4.型號說明：

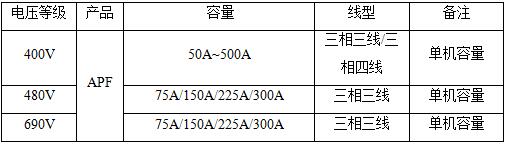

5.技術數據：
6.執行標準：
JB/T 11067-2011、IEEE519、IEC 61000-3-6
7.使用條件：
（1）海拔高度 ： ≤ 1500m，1500~4000m 之間，根據國標 GB/T3859.2，每增加 100m，功率降低1%
（2）運行溫度：-10~40℃
（3）相對濕度：5%~95%，無凝露
8.訂貨說明：
（1）額定電壓
（2）額定電流
（3）安裝環境
（4）線型（三相三線/三相四線）
