1. 概述：
靜止無功發生器，簡稱為SVG，又稱動態無功補償發生裝置，或靜止同步補償器。是指自由換相的電力半導體橋式變流器來進行動態無功補償?shù)难b置，是目前無功功率控制領域內的優選方案。廣泛應用于風力及光伏發電、石油化工、冶金、電氣化鐵路、煤炭等行業中，為電弧爐、軋機、感應爐、電力機車、提升機、風力發電機等設備提供高質量、高可靠性的動態無功補償解決方案。
2.用途：
靜止無功發生器將自換相橋式電路通過電抗器并聯到電網上，調節橋式電路交流側輸出電壓的相位和幅值，或者直接控制其交流側電流，使該電路吸收或者發出滿足要求的無功功率，實現動態無功補償?shù)哪康摹?/span>
3.主要特點：
（1）可動態雙向（-1 ~ 1）連續調節無功功率，即從額定感性工況到額定容性工況連續輸出無功，具有三相不平衡補償功能； SVG是有源型補償裝置，無過補、欠補及諧振現象。
（2）實時補償，全響應時間小于15ms，動態響應時間小于50us，補償容量等于安裝容量，不受系統電壓跌落影響。
（3）單模塊容量包含50kvar、100kvar，單柜可達500kvar，方便用戶安裝維護或設計改造。
（4）占地面積通常只有相同容量其他類型動補的50%，甚至更小，同時SVG采用模塊化設計和柜式安裝，工程設計和安裝工作量小。

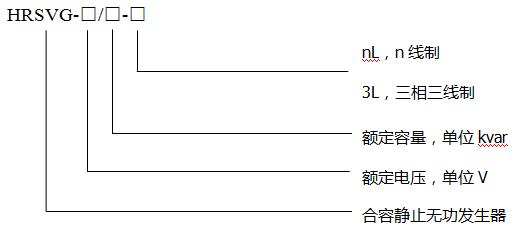

4.型號說明：

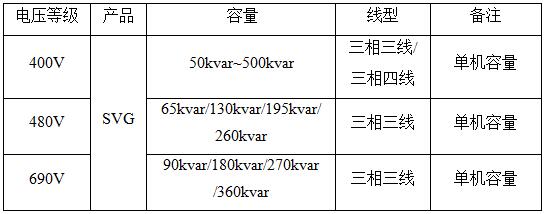

5. 技術數據：
6. 執行標準：
DL/T 1216-2013、IEEE519、IEC 61000-3-6
7. 使用條件：
（1）海拔高度 ： ≤ 1500m，1500~4000m 之間，根據國標 GB/T3859.2，每增加 100m，功率降低1%
（2）運行溫度：-10~40℃
（3）相對濕度：5%~95%，無凝露
8. 訂貨說明：
（1）額定電壓
（2）額定容量
（3）安裝環境
（4）線型（三相三線/三相四線）
