1.概述：
靜止無功發生器，簡稱為SVG，又稱高壓動態無功補償發生裝置，或靜止同步補償器。是指自由換相的電力半導體橋式變流器來進行動態無功補償?shù)难b置，是目前無功功率控制領域內的最佳方案。廣泛應用于風力及光伏發電、石油化工、冶金、電氣化鐵路、煤炭等行業中，為電弧爐、軋機、感應爐、電力機車、提升機、風力發電機等設備提供高質量、高可靠性的動態無功補償解決方案。
2.用途：
靜止無功發生器將自換相橋式電路通過電抗器并聯到電網上，調節橋式電路交流側輸出電壓的相位和幅值，或者直接控制其交流側電流，使該電路吸收或者發出滿足要求的無功功率，實現動態無功補償?shù)哪康摹?/span>
3.主要特點：
（1）SVG可以從額定感性工況到額定容性工況連續輸出無功，和固定電容器組合可構成任意范圍的連續補償；
（2）SVG具有10ms以內的快速輸出無功特性，因而對快速的沖擊負荷具有更好的補償效果，對閃變有更好的抑制效果；而SVC響應時間一般在20ms-30ms。
（3）SVG既可以輸出近似正弦波的無功電流（不含諧波，用于電網補償），完全滿足用戶的需要。
（4）SVG以半導體功率器件構成的逆變器為核心，使用直流電容器儲能，無SVC中體積龐大的濾波支路和電抗器，特別適合于對占地面積要求較高的場合。
（5）SVG輸出電流不依賴于系統電壓，表現為恒流源特性，在系統電壓跌落到20%時仍可以輸出額定無功電流，具有更寬的運行范圍。
（6）SVG采用N+1或N+2冗余主電路拓?fù)浣Y(jié)構，一個（或兩個）鏈節單元損壞后仍可繼續滿負荷運行，其對外部系統運行條件和結構變化不敏感，同時避免了功率器件的直接串聯。

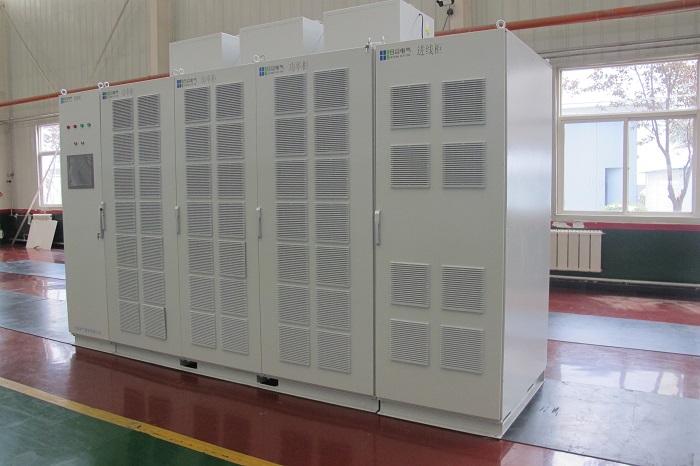

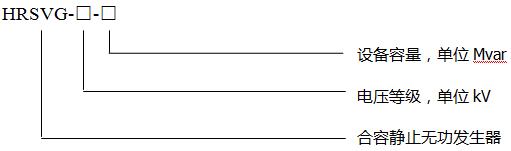

4.型號說明：
5.技術數據：
（1）電壓等級：6kV、10kV和35kV
（2）連接方式：直掛式（SVG經電抗器連接至電網）
降壓式（SVG經變壓器連接至電網）
（3）裝置容量：6kV設備容量為1~6Mvar
10kV設備容量為1~12Mvar
35kV設備容量為1~42Mvar
（4）安裝方式：戶內、戶外
6.執行標準：
DL/T 1215.1-2013，GB/T 14549-1993，GB/T 17626.2-2006，GB/T 17626.3-2006，GB/T 17626.4-2008，GB/T 17626.5-2008，GB/T 17626.11-2008
7.使用條件：
（1）海拔高度 ：≤2500m（2500m以上需定制）
（2）運行溫度：-10℃～45℃，日平均溫度不超過35℃
（3）相對濕度：15%～90%（20℃時）
（4）抗震能力：8度，振動0.5g
（5）污穢等級：GB/T 26218-2010中的b級
8.訂貨說明：
（1）額定電壓
（2）額定容量
（3）安裝環境
（4）備品備件
（5）其他特殊要求
