1、概述：

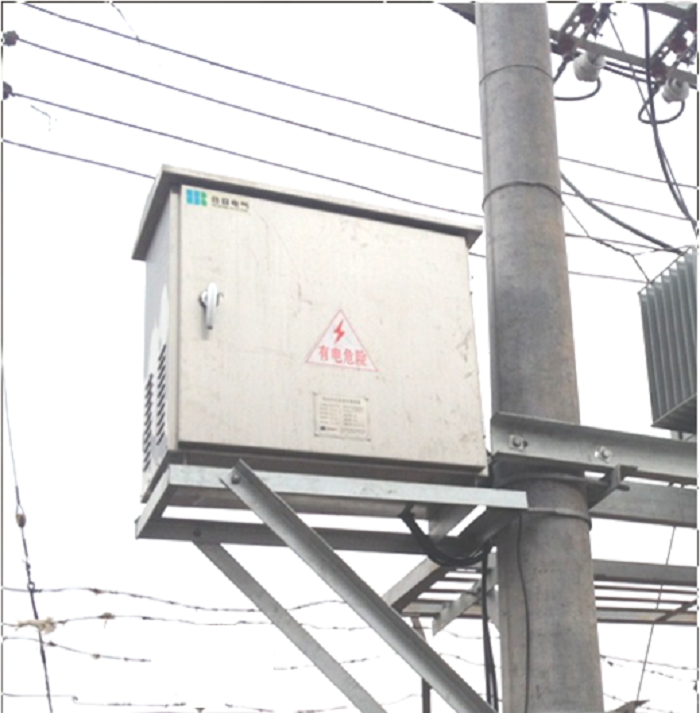

柱上低壓無功自動補償裝置安裝于戶內外桿上或支架上，該裝置主要由箱體、低壓智能電容器（自愈式電容器）、復合開關或電容器投切專用接觸器、避雷器、塑殼斷路器等組成。
柱上低壓無功自動補償裝置以智能型無功功率控制器為核心，利用專用開關器件作為電容器組的投切單元，根據電網功率因數，無功功率或線路電壓，自動投切電容，性能穩定，質量可靠。
2、用途：
柱上低壓無功自動補償裝置一般用于就地補償，適用于電力、機械制造、冶金、礦山、鐵道、化工、建材、油田，酒店等380伏電力系統，用于低壓電網的無功功率補償，以提高電網功率因數，降低線路損耗，改善電能質量。
3、結構特點：
（1）柜體采用優質冷軋鋼板(或不銹鋼)制成，平整性好，外表面作防銹防腐處理；內部框架采用鍍鋅鋼板鋁鋅鋼板，確保較好的導電性和防腐性。
（2）保護功能齊全：有短路、過載、過壓、欠壓、缺相等保護；各項參數設定方便；當外部有相關故障發生時自動退出運行，送電后自動恢復運行。
（3）裝置智能化程序高，可實現GPRS連接，實現遠程監控。
4、型號說明：
例如：PWBH0.4-30
P：配電網，負荷監測
W：無功功率
B：補償裝置
H：合容電氣
0.4：系統電壓（kV）
30：裝置容量
5、技術參數：
（1）額定電壓：400V±20%。
（2）額定頻率：50Hz。
（3）額定補償容量：20～1000kvar，電容偏差: -5%~10% 。
（4）補償方式：電容器組接線采用共補或共分結合的補償模式。
（5）控制方式：全相或分相。
（6）投切方式：循環或編碼。
（7）抑制涌流能力：＜10I。
（8）介電強度：主回路相間及相對地為2.5kv，1s；輔助回路對地為2.0Kv，1s；裝置運行中工頻穩態過電壓加諧波產生的電容電流不超過標稱電容電流的1.3倍。
（9）絕緣等級：正常大氣條件下絕緣電阻≥4MΩ。
（10）電容器放電時間：電容器切除三分鐘后剩余電壓降至50V以下。
（11）電網諧波含量不超過7%。
6、執行標準：
JB7113
《低壓并聯電容器裝置》
JB／T7115 《低壓無功就地補償裝置》
DL／T 597 《低壓無功補償控制器訂貨技術條件》
GB7251.1 《低壓成套開關設備和控制設備》
GB/T15576 《低壓成套無功功率補償裝置》
GB14285 《繼電保護和安全自動裝置技術規范》
DL/T448 《電能計量裝置技術管理規程》
GB9466 《低壓成套開關設備和電控設備基本試驗方法》
GB3983.1 《低電壓并聯電容器》
DL/T842 《低壓并聯電容器裝置使用技術條件》
GB／Tl2747 《自愈式低壓并聯電容器》
JB／T9663 《低壓無功功率自動補償控制器》
GB／T 4942.2 《低壓電器外殼防護等級及其他有關國家標準及行業標準》
7、使用條件：
（1）環境溫度：-25℃～+55℃。
（2）相對濕度：月平均不大于90%；日平均不大于95%(25?C時) 。
（3）周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在。
（4）海拔高度：不超過2000m。
（5）安裝地點無劇烈振動及顛簸，安裝傾斜度不大于5度。
注：若有特殊環境使用條件，請在訂貨時與我公司協商。
8、訂貨說明：
訂貨時請?zhí)峁┮韵聰?shù)據：
額定容量
系統運行電壓
全相補償路數及分相補償路數
使用條件（戶內或戶外）
我公司可提供技術支持及參數計算，若有特殊要求請在訂貨時說明。
